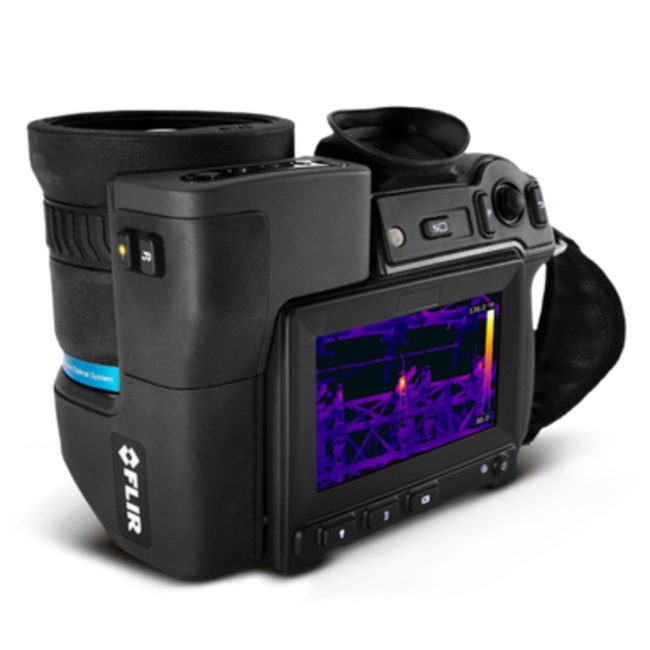

FLIR T1020
Данный специализированный тепловизор FLIR T1020 применяется в качестве технического контроля в промышленности и строительстве. Прибор обеспечивает возможность замены объектива, имеет современную оптическую функцию OSX Precision HDIR, обладает настраиваемой фокусировкой, а также снабжен прочным прорезиненным корпусом.
Главные особенности
- сопряжение с Apple и Android;
- наличие HDMI- и USB-разъемов;
- частота кадров 30 Гц;
- встроенные опции UltraMax и MSX (мультиспектральная съемка);
- HD-разрешение (1024х768, 786/432пикселя);
- шаг чувствительности 0,02 °C;
- широкий диапазон диагностируемых температур от -40 до 2000 °C;
- фокусировка в автоматическом и ручном режимах;
- ударопрочный прорезиненный корпус.
Матрица тепловизора
ИК-детектор при разрешении 1024×768 и тепловой чувствительности 0,02°С отлично зарекомендовал себя при проведении высокоточного анализа температур на далеких расстояниях. Разрешение матрицы позволяет отчетливо рассмотреть небольшие детали на снимке и детально исследовать каждый дефект.
Объективы OSX Precision HDIR
Система OSX Precision HDIR адаптирует прибор к любым расстояниям и объектам исследования.
Высокое разрешение матрицы при меньшем уровне шума позволяет специалисту детально проанализировать все малейшие дефекты на снимке.
Варианты объективов: 12°, 83,4мм, 28°, 36мм, 45°, 21,2мм, макрообъектив с трех кратным увеличением. В стандартном комплекте –объектив 28°.
Обработка видеоданных
Современные функции, применяемые при работе с видео, позволяют получить изображение высокой детализации при незначительном уровне шума, а применяемые в составе устройства датчики учитывают все атмосферные помехи с точностью ±1%, в том числе при экстремальной температуре.
Функции MSX и UltraMax
Функции MSX и UltraMax помогают увеличить разрешение изображений в четыре раза.
ПО-FLIR Tools+ обеспечивает комфортную и удобную работу с данными
Радиометрическое видео
Прибор сохраняет радиометрическое видео полного кадра в реальном масштабе времени на SD-карту. Пользователь без труда может измерить тепловые процессы и проследить стадии нагрева различных мест на ИК-изображениях.
При помощи HDMI или USB-кабеля можно легко передавать данные с FLIR T1020 на компьютер.
Программное обеспечение FLIR Tools+
В комплекте с прибором поставляется ПО-FLIR Tools+ предназначенное для компьютера. С его помощью пользователь всегда может структурировать данные по папкам так, как ему будет удобно.
Технические параметры FLIR T1020
|
Опритические характеристики и параметры изображения Flir T1020 |
|
|
Ик-датчик |
1024 × 768 (786 432 пикселей) |
|
Тепловая чувствительность |
Менее 0,02 °c при температуре 30 °c |
|
Поле обзора |
28 × 21° |
|
Минимальная дистанция фокусировки |
0,4 м |
|
Частота кадров |
30 гц |
|
Спектральный диапазон |
7,5–14 мкм |
|
4,3-дюймовый дисплей (цветной) |
800 × 480 пикселей |
|
Тип дисплея |
Емкостный сенсорный экран |
|
Автоориентация |
Альбомная или портретная |
|
Ручная настройка изображения |
Линейная; можно настраивать уровень, диапазон, максимальные и минимальные значения |
|
Режимы представления изображения |
|
|
Режимы изображений |
Термографический, термографический msx, «картинка в картинке», цифровая камера |
|
Обычное изображение |
Полноцветное |
|
Инфракрасное изображение |
Полноцветное |
|
Поддержка технологии ultramax™ |
Да |
|
Измерения |
|
|
Погрешность |
±1 °c (±1,8 °f) или ±1 % при 25 ⁰c (для температуры от 5 до 150 ⁰c) |
|
Температурный диапазон |
От –40 до 2000 °c |
|
Анализ измерений |
|
|
Фотометр областей |
10 |
|
Область |
5 + 5 областей (прямоугольников и окружностей) с максимальными, минимальными и средними значениями |
|
Предварительные настройки измерения |
Отсутствие измерений, центральная точка, область с высокой температурой, область с низкой температурой, предварительная настройка пользователя 1 и предварительная настройка пользователя 2 |
|
Коррекция измерений |
Излучательная способность, отраженная температура, относительная влажность, температура воздуха, расстояние до объекта, компенсация внешнего ик-окна |
|
Настройка |
|
|
Цветовые палитры |
«железо», «радужная», «радужная интенсивная», «горячий белый», «горячий черный», «арктическая», «лава» |
|
Носитель данных |
Съемная карта памяти sd (класс 10) |
|
Формат изображения |
Стандартный jpeg-файл, включающий данные цифровой фотографии и измерений, на карте памяти |
|
Интервальная съемка |
Интервал от 15 с до 24 ч |
|
Видеозапись и передача потокового видео |
|
|
Радиометрическое ик-видео |
Запись радиометрических данных на карту памяти в режиме реального времени |
|
Нерадиометрическое ик-видео |
Запись данных на карту памяти в формате h.264 |
|
Запись обычного видео |
Запись данных на карту памяти в формате h.264 |
|
Радиометрическая потоковая передача ик-видео |
Радиометрическая потоковая передача видео через шину usb в режиме реального времени |
|
Нерадиометрическая потоковая передача ик-видео |
Передача видео в формате h.264 через подключение wi-fi или шину usb |
|
Видеовыход |
Совместим со стандартом hdmi |
|
Видео, тип разъема |
Hdmi, тип c |
|
Дополнительные сведения |
|
|
Usb |
Micro-usb, тип b. Обмен данными с компьютером, а также устройствами под управлением ios и android |
|
Аккумулятор |
Перезаряжаемый литий-ионный аккумулятор |
|
Время работы от батареи |
Более 2,5 ч при температуре 25 °c и стандартном режиме использования |
|
Система зарядки |
Встроена в камеру |
|
Питание от внешнего источника |
Адаптер переменного тока: входное напряжение 90–260 в перем. Тока, 50/60 гц. Питание от бортовой сети транспортного средства напряжением 12 в , подключение с помощью кабеля со стандартным разъемом (приобретается дополнительно) |
|
Управление питанием |
Автоматическое выключение питания через настраиваемый пользователем промежуток времени (5–20 мин) или неавтоматическое заве ршение работы |
|
Температура хранения диапазон |
От –40 до 70 °c |
